Podłączenie silnika 3-fazowego może być skomplikowanym zadaniem, które wymaga wiedzy technicznej i zachowania szczególnych środków ostrożności. Bez odpowiedniego przygotowania i znajomości zasad instalacji możesz narazić się na poważne ryzyko uszkodzenia sprzętu lub nawet zagrożenie życia. Dlatego nasz przewodnik pomoże Ci krok po kroku bezpiecznie przeprowadzić cały proces podłączenia.
Silniki 3-fazowe są powszechnie stosowane w różnych dziedzinach przemysłu i zastosowaniach domowych, począwszy od maszyn produkcyjnych, przez pompy, aż po urządzenia warsztatowe. Kluczem do prawidłowego ich funkcjonowania jest odpowiednie podłączenie, które wymaga wiedzy z zakresu elektryki i znajomości specyficznych procedur. W tym artykule przedstawimy kompleksowy poradnik, który przeprowadzi Cię przez cały proces instalacji w sposób prosty i zrozumiały.
Kluczowe wnioski:- Przed przystąpieniem do podłączenia silnika 3-fazowego bezwzględnie wyłącz zasilanie
- Zawsze używaj odpowiednich narzędzi i środków ochrony osobistej
- Sprawdź zgodność parametrów silnika z instalacją elektryczną
- Rozróżniaj między konfiguracją gwiazda (Y) a trójkąt (Δ)
- Dokładnie sprawdzaj wszystkie połączenia przed uruchomieniem
- W razie wątpliwości skonsultuj się z elektrykiem
- Pamiętaj, że błędne podłączenie może skutkować uszkodzeniem silnika lub stwarzać zagrożenie
Rodzaje silników 3-fazowych i ich charakterystyka techniczna
Silniki 3-fazowe to zaawansowane urządzenia elektryczne, które znajdują zastosowanie w wielu dziedzinach przemysłu i techniki. Jak podłączyć silnik 3 fazowy wymaga zrozumienia ich podstawowych rodzajów i parametrów technicznych.
Wyróżniamy 4 główne typy silników 3-fazowych: silniki indukcyjne klatkowe, silniki indukcyjne pierścieniowe, silniki synchroniczne oraz silniki specjalne. Każdy z nich charakteryzuje się unikatowymi właściwościami i przeznaczeniem w różnych zastosowaniach przemysłowych.
Silniki indukcyjne klatkowe są najpopularniejszym rodzajem, stosowanym w maszynach produkcyjnych, pompach i wentylatorach. Charakteryzują się prostą budową, niskimi kosztami eksploatacji i wysoką niezawodnością podczas instalacji silnika elektrycznego.
| Rodzaj silnika | Moc | Sprawność | Zastosowanie |
| Indukcyjny klatkowy | 0,12-1000 kW | 80-95% | Przemysł, transport |
| Indukcyjny pierścieniowy | 50-5000 kW | 85-92% | Urządzenia wymagające regulacji |
| Synchroniczny | 100-10000 kW | 90-97% | Energetyka, duże zakłady |
Niezbędne narzędzia i wyposażenie do podłączenia silnika elektrycznego
Profesjonalny montaż silnika 3-fazowego wymaga odpowiedniego zestawu narzędzi. Kluczowe znaczenie ma przygotowanie specjalistycznego sprzętu, który zapewni bezpieczną i precyzyjną instalację.
Podstawowe narzędzia do podłączenia silnika trójfazowego obejmują:
- Multimetr cyfrowy
- Wkrętaki izolowane
- Szczypce uniwersalne
- Miernik rezystancji izolacji
- Klucze dynamometryczne
- Środki ochrony osobistej
Czytaj więcej: Jak włączyć płatność telefonem – proste kroki do aktywacji mobilnych płatności
Przygotowanie stanowiska i instalacji elektrycznej przed podłączeniem
Profesjonalne przygotowanie stanowiska to kluczowy etap poprzedzający schemat podłączenia silnika. Dokładne sprawdzenie warunków instalacyjnych pozwoli uniknąć potencjalnych problemów.
Pierwszym krokiem jest dokładna analiza parametrów elektrycznych oraz środowiska pracy silnika. Należy zwrócić uwagę na wilgotność, temperaturę oraz możliwe zakłócenia elektromagnetyczne, które mogą wpływać na pracę urządzenia.
Kluczowe punkty kontrolne obejmują weryfikację zgodności napięcia zasilającego, sprawdzenie uziemienia oraz ocenę stanu przewodów elektrycznych. Precyzyjna kontrola na tym etapie zapobiega awariom i gwarantuje bezpieczną eksploatację.
Schemat podłączenia silnika w konfiguracji gwiazda i trójkąt
Zrozumienie konfiguracji połączeń jest kluczowe podczas jak podłączyć silnik 3 fazowy. Istnieją dwie podstawowe metody: połączenie w gwiazdę (Y) oraz połączenie w trójkąt (Δ), które różnią się diametralnie sposobem rozmieszczenia przewodów.
Połączenie w gwiazdę charakteryzuje się połączeniem jednego końca uzwojeń w wspólny punkt, zwany punktem zerowym. Jest to najczęściej stosowana metoda w silnikach o mniejszej mocy, zapewniająca stabilniejszą pracę przy rozruchu i niższym poborze prądu podczas instalacji silnika elektrycznego.
Połączenie w trójkąt polega na bezpośrednim połączeniu końców uzwojeń, tworząc zamkniętą pętlę. Ta konfiguracja sprawdza się w silnikach o wyższej mocy, oferując większą wydajność i prostszą budowę podczas montażu silnika 3-fazowego.
| Parametr | Gwiazda (Y) | Trójkąt (Δ) |
| Napięcie fazowe | Niższe | Wyższe |
| Prąd rozruchowy | Niższy | Wyższy |
| Zastosowanie | Silniki małej mocy | Silniki dużej mocy |
Krok po kroku: montaż przewodów i podłączenie silnika
Rozpoczęcie podłączenia silnika trójfazowego wymaga precyzyjnego podejścia. Kluczowe jest zachowanie kolejności i dokładności podczas każdego etapu instalacji.
Pierwszy etap obejmuje identyfikację przewodów. Każdy przewód należy oznaczyć zgodnie ze schematem silnika, zwracając szczególną uwagę na kolejność faz L1, L2 i L3. Błędne oznaczenie może skutkować nieprawidłowym działaniem urządzenia.
Następnie przystępujemy do przygotowania końcówek przewodów. Należy je odpowiednio oczyścić, usunąć izolację na określonej długości i zabezpieczyć przed korozją. Schemat podłączenia silnika wymaga użycia specjalistycznych narzędzi, takich jak szczypce do zdejmowania izolacji.

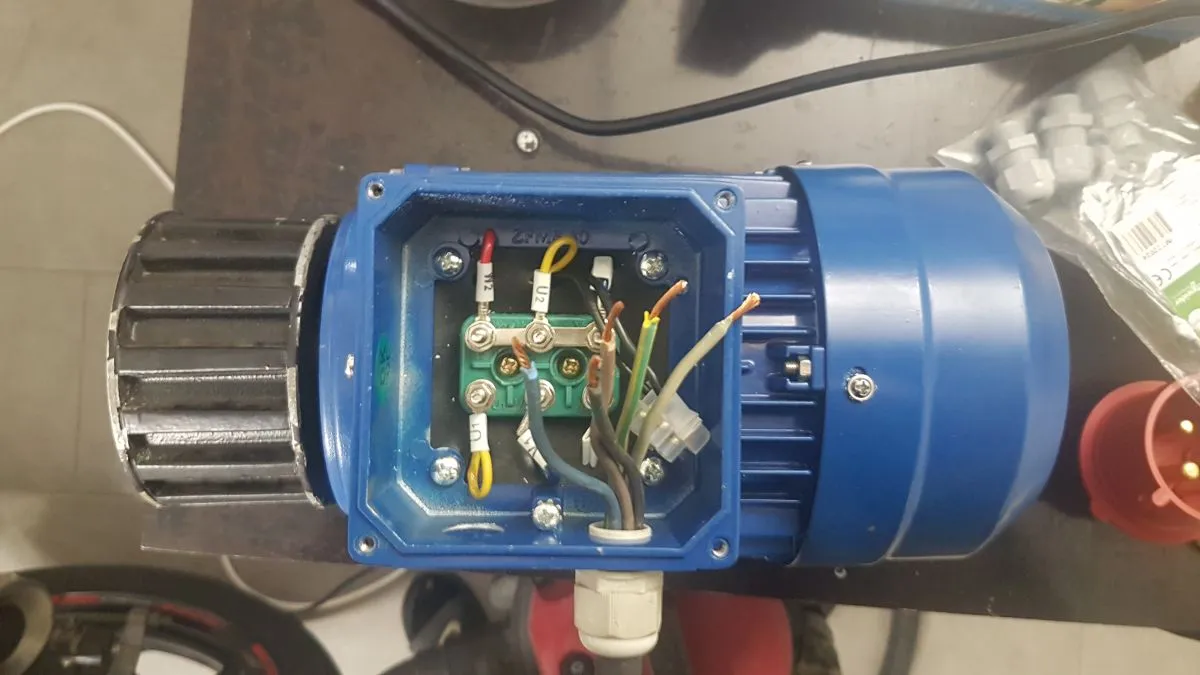

Kluczowym momentem jest podłączenie przewodów do zacisków silnika. Każdy przewód musi zostać dokładnie dokręcony, zachowując odpowiedni moment obrotowy. Luźne połączenie może prowadzić do iskrzenia i uszkodzenia instalacji.
Ostatnim etapem jest sprawdzenie poprawności wszystkich połączeń. Warto użyć multimetru do weryfikacji ciągłości obwodów i braku zwarć. Dokładna kontrola przewodów do silnika elektrycznego pozwoli uniknąć potencjalnych awarii.
Najczęstsze błędy podczas podłączania silników 3-fazowych
Podczas jak podłączyć silnik 3 fazowy można popełnić szereg błędów, które mogą prowadzić do poważnych uszkodzeń lub nieprawidłowego działania urządzenia.
Jednym z najczęstszych błędów jest nieprawidłowe podłączenie faz. Zamiana przewodów może spowodować odwrotny kierunek obrotów silnika lub całkowite zablokowanie jego pracy. Kluczowe jest zachowanie odpowiedniej sekwencji podłączenia.
Kolejnym krytycznym błędem jest niedokładne dokręcenie zacisków lub użycie nieodpowiednich narzędzi podczas montażu silnika 3-fazowego. Luźne połączenia prowadzą do przegrzewania się styków i możliwości wystąpienia zwarć.
Bezpieczna instalacja silników 3-fazowych: klucz do niezawodności
Poprawne podłączenie silnika 3-fazowego wymaga nie tylko wiedzy technicznej, ale i przestrzegania ścisłych zasad bezpieczeństwa. Kluczowe jest zrozumienie różnych konfiguracji, takich jak połączenie w gwiazdę czy trójkąt, które determinują efektywność i niezawodność pracy urządzenia.
Profesjonalna instalacja obejmuje precyzyjne etapy, począwszy od wyboru odpowiednich narzędzi, przez dokładne przygotowanie stanowiska, aż po staranne podłączenie przewodów. Unikanie typowych błędów, takich jak nieprawidłowe podłączenie faz czy luźne zaciski, stanowi gwarancję długotrwałej i bezpiecznej eksploatacji silnika elektrycznego.
Inwestycja czasu w dokładne poznanie specyfiki montażu silnika 3-fazowego zwraca się wielokrotnie poprzez eliminację ryzyka awarii, optymalizację pracy urządzenia oraz zapewnienie bezpieczeństwa użytkownikowi. Wiedza i staranne wykonanie to fundament skutecznej instalacji każdego silnika elektrycznego.
